随着2026年 台积电主导的 COUPE 先进封装技术 进入量产阶段,CPO 架构已成为 AI 数据中心提升传输速度、降低功耗的核心方案。在这一精密的光电先进封装过程中,传统的封装材料已经无法满足光路对准、高频高带宽及极端散热的要求。
CPO(共封装光学)封测材料是指在将光收发组件与电子芯片“打包”封装在同一个基板时,所需要的高性能关键材料。
CPO(共封装光学)是将光模块和芯片封装在一起的技术。因为它属于硅光技术的终极形态,所以它的设备和材料与传统半导体(芯片)制造有着极高的重合度。
一、 通用的核心材料
这些材料既是制造传统逻辑芯片的基础,也是 CPO 光学传导和封装的基石:
硅晶圆(Silicon Wafer):CPO 最核心的衬底就是硅基片,它利用现成的半导体硅工艺线,在硅片上直接雕刻出光路(光波导)。
绝缘体上硅(SOI 晶圆):这是硅光子芯片的专属硅片,但在高性能半导体(如射频芯片、低功耗芯片)中也广泛使用。
光刻胶(Photoresist):在硅片上雕刻光路和电路时,都需要用到这种高纯度的光敏化学物质。
特种气体与化学品:蚀刻和清洗过程中使用的各种电子级气体(如氟基气体)和超高纯度化学试剂完全通用。
先进封装材料:如底填胶(Underfill)、高性能导热膏(TIM)、环氧树脂封装塑料(EMC)以及金属凸点(Bumping)材料。
二、 CPO最核心的四大类关键材料:
1. 核心光电芯片与基板材料
1)SOI 晶圆(绝缘体上硅):硅光芯片的基础“土壤”,用来制作光子集成电路(PIC)。

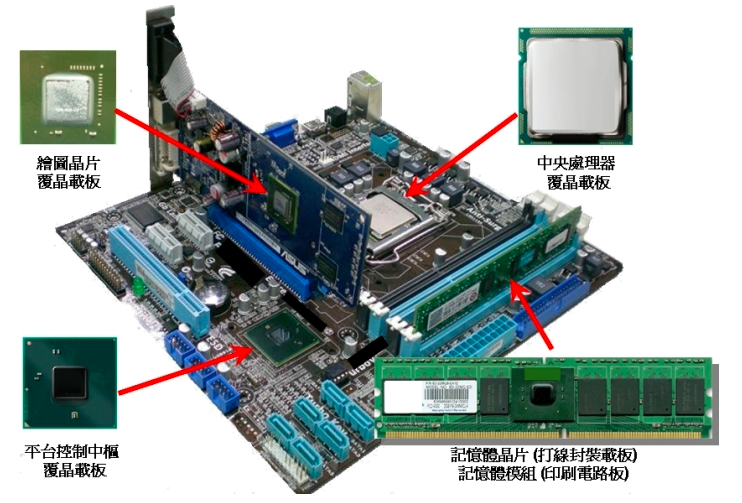

2)高阶 ABF 载板材料:CPO 架构将光引擎与主芯片异质集成在同一载板上,对载板层数和面积要求极高。目前材料消耗量提升了 5 到 10 倍,低膨胀系数(Low-CTE)电子布与 ABF 膜成为产业链最紧缺的“卡脖子”环节。

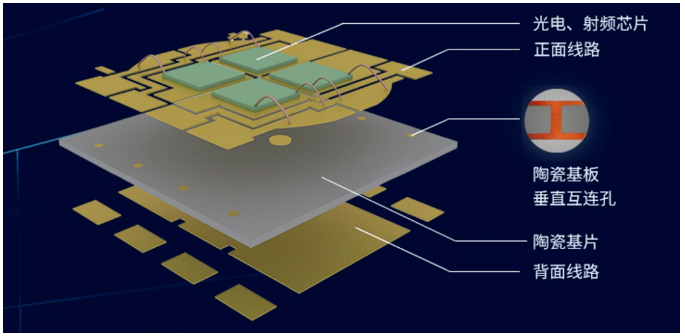

3)新型基板(玻璃/陶瓷基板):传统的有机 ABF 载板在大面积封测时容易受热翘曲。为了解决光路对准偏差,玻璃基板(Glass Substrate)和氮化铝陶瓷基板正成为高稳定性、高平整度的热门替代方案。

2. 高精度光链接与波导材料
1)FAU(光纤阵列)与光纤材料:光信号进出 CPO 模组需要通过光纤阵列进行精密连接。高性能光纤和 FAU(如 上诠 供应 的高精度光纤阵列)是保证光路无损传输的通道。

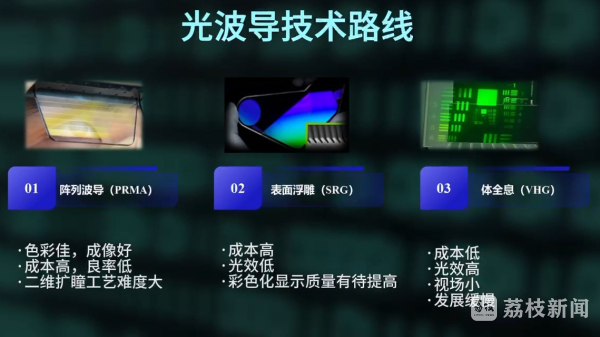

2)光波导材料:在芯片内部引流光线的关键材料,通常需要极低的光学损耗。主要由康宁等材料巨头供应。

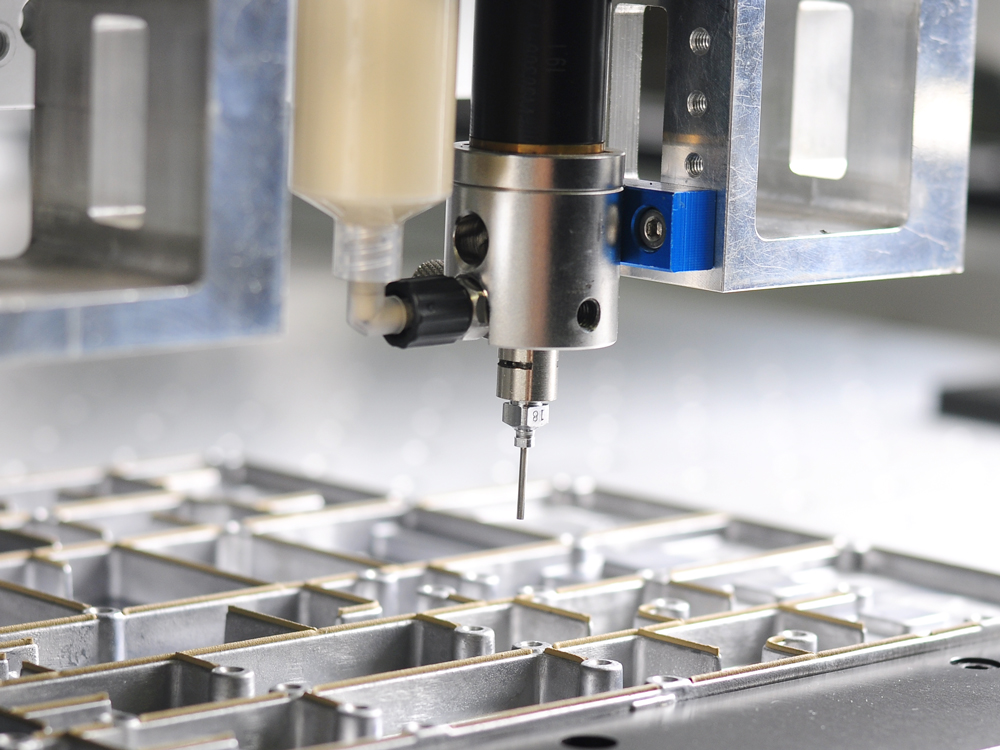

3)光学胶(UV 固化胶/环氧树脂):用于光纤与硅光芯片(边缘耦合器)之间的微米级粘接。这种胶水必须具备超低热膨胀系数(CTE)和高透光率,即使在回流焊的高温下也不能位移或老化,否则光线就会对不准。

3. 高性能电磁屏蔽与高频高通材料
1)电磁屏蔽材料(EMI 导电胶/溅射靶材):CPO 内部将超高速电信号(ASIC 芯片)与高灵敏度光信号放在毫米距离内,电磁干扰极其严重。需要特制的电磁屏蔽涂料或导电胶封锁电磁辐射。

2)低损耗环氧塑封料(EMC):用于对芯片进行包裹保护。在 CPO 高频低损耗的要求下,传统塑封料必须升级为超低介电常数(Low-Dk/Low-Df)的新型微电子封装材料。

4. 极端散热与热管理材料
由于大功耗的交换芯片(如 Broadcom 方案)与对温度极度敏感的激光器、光芯片紧挨在一起,热管理成了 CPO 封测的重中之重。

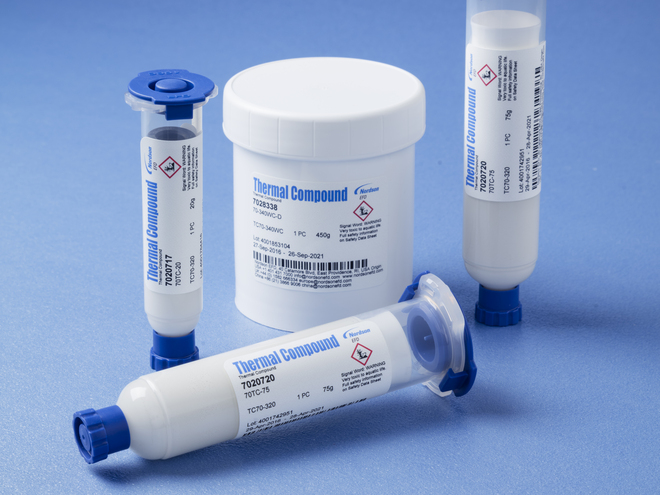

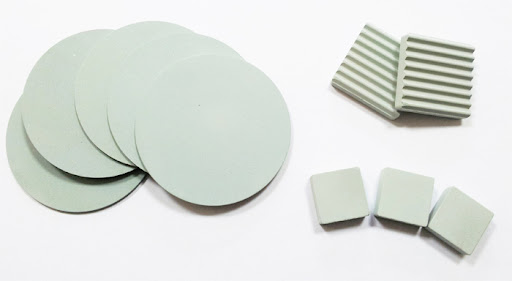

1)高导热 TIM 材料(界面导热材料):如金锡合金焊料(AuSn Bonding)、液态金属或高性能导热膏,用于迅速把芯片热量传导出去。

2)金刚石/碳化硅散热片:在最核心的微型发热点,行业正引入导热率极高的微流道冷板和新型散热基底。

5. 相关材料厂商
在 CPO(共封装光学)封测材料以及相关的中上游产业链中,全球已经形成了一批核心供应商。
由于 CPO 对精度和材料性能的要求极高,目前主要由欧美日材料巨头主导核心原料,而中国本土厂商则在光介质、PCB 载板、电化学品和先进封测领域快速实现国产化与量产突破。
按材料和工艺类别划分,全球及国内的核心厂商主要包括:
- 基板与晶圆材料厂
1)SOI 晶圆(硅光芯片基底):法国 Soitec(全球垄断地位)、日本信越化学。
2)ABF 载板与核心原材料:日本味之素(ABF 膜垄断者)、台湾欣兴电子、南电、景硕。
3)国内载板与 PCB 厂商:生益电子、胜宏科技(提供高阶数通 PCB 和 1.6T 光模块配套板);生益科技(提供上游高频高速覆铜板材料)。
- 高精度光链接与无损介质厂
1)FAU(光纤阵列)与光链接组件:
天孚通信:国内光器件绝对龙头,提供 CPO 核心的光引擎组件和无源光学器件。
太辰光、光库科技:主营高精度 MPO/MT 插芯、保偏光纤阵列,解决光路无损精准对齐问题。
台湾上诠:台积电 COUPE 先进封装平台的光纤阵列(FAU)核心合作伙伴。
2)光纤与光缆材料:长飞光纤、亨通光电,重点布局支持 AI 数据中心的高密度光缆及新型空芯光纤。
- 工艺化学品与微电子封装材料厂
1)高精密光学胶(UV 胶/环氧胶):美国 NTT Advanced Technology (NTT-AT)、美国 Epoxy Technology、德国 Panacol。这些公司垄断了光纤与芯片微米级粘接的高透光、超低膨胀系数光学胶。
2)电化学品与环氧塑封料(EMC):
光华科技:国内 PCB 高端电子化学品龙头,直接切入 CPO 载板制造的上游化学品供应。
华海诚科、联瑞新材:布局先进封装用球形硅微粉和新型低损耗环氧塑封料,满足低介电(Low-Dk/Low-Df)要求。
- 激光光源与光芯片厂(材料关键消耗方)
1)外置 CW(连续波)光源芯片:
国际巨头:Lumentum(产能已被各大厂抢空)、Coherent。
国内突破者:源杰科技(大功率硅光 CW 光源已量产出货)、仕佳光子。
- CPO 先进封装平台与代工厂
材料最终需要进入封测厂进行异质集成:
台积电:主导 COUPE 先进封装平台,是 CPO 晶圆级封装的技术领头羊。
日月光投控:全球封测巨头,大规模扩产以承接 CPO 年内的量产订单。
国内封测巨头:长电科技、通富微电,在 2.5D/3D 先进封装领域具备光电协同封测能力。
