AI硬件紧缺三大核心材料之二:高端电子玻纤布(深度解读)
在AI产业链中,高端电子玻纤布与前文提到的“HVLP4铜箔”是一对并肩作战的绝对核心基材。如果说铜箔是PCB上的“血液通路”,那么电子玻纤布就是覆铜板(CCL)和芯片封装载板的“骨骼支架”。
来源声明:本文由 @LMDFinance 首发于 X,本站转载仅供学习交流,不构成投资建议。

在AI产业链中,高端电子玻纤布与前文提到的“HVLP4铜箔”是一对并肩作战的绝对核心基材。如果说铜箔是PCB上的“血液通路”,那么电子玻纤布就是覆铜板(CCL)和芯片封装载板的“骨骼支架”。
在投资逻辑上,高端电子布正经历一场从“传统周期建材”向“高壁垒AI科技成长股”的价值重估。由于英伟达GB300、Rubin等算力平台对信号损耗和热膨胀(防翘曲)提出了物理极限要求,英伟达、谷歌、苹果等巨头正在全球范围内疯狂跨界锁单抢购高端布,导致其价格在2026年上半年历经多轮暴涨,甚至出现“一布难求”的现象。

1.为何玻纤布供不应求?如何影响 AI 产业?
AI 伺服器的运算功耗与频宽需求远高于传统伺服器,加上 2026 年载板面积将增大,为提升载板硬度,核心层 T-glass 用量倍增,载板层数也随之增加,进一步推升 T-glass 的需求量。
目前,T-glass 全球稳定量产主要由日系龙头「日东纺」掌握,供应对象涵盖 NVIDIA、微软、Google、亚马逊等 AI 巨头。然而,日东纺扩产最快也要到 2026 年才能开出,因此目前市场仍供不应求。
据高盛先前外资报告,由于 AI 客户采购力强,T-glass 主要用于 AI GPU 与 ASIC 等高阶应用的 ABF 载板,导致同样需要 T-glass 的 BT 基板供应吃紧。高盛预期,未来数月至数季内,BT 基板所需的 T-glass 可能面临双位数百分比的短缺。
面对 T-glass 短缺,台湾厂商有望受惠。台玻与富乔相继取得台湾主要 CCL 大厂认证,其中台玻是继美国、日本之后,第三间成功开发出 Low-Dk 玻纤布的厂商,未来有望因市场需求增加而受益。
2.并非所有玻纤布都缺乏,为了说明这个问题,我们先来了解玻璃纤维的类型。

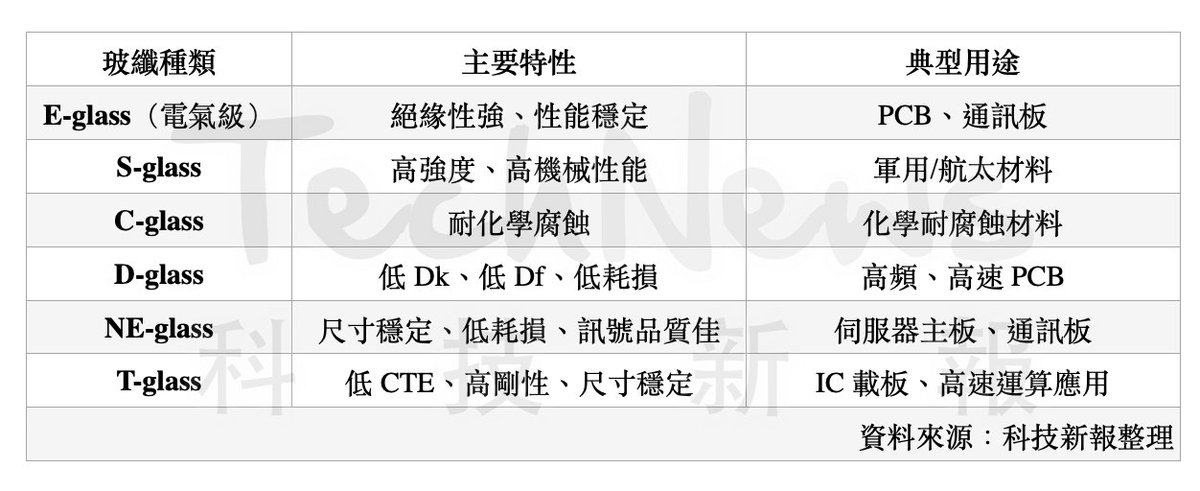

玻璃纤维依据纤维类型分成 E-glass、A-glass、C-glass、D-glass、S-glass 等多种纤维型态。其中,E-glass(电气级)属于高阶无碱玻璃纤维,具有良好的电绝缘性,可确保电气绝缘稳定;S-glass 是高强度玻璃,具更高机械强度;C-glass 特色是耐化学腐蚀玻璃,耐酸性佳。
至于 D-glass 具低介电特性,主要用于高频、高速板;NE-glass(NEG 系)特色是尺寸稳定、低耗损,用于伺服器主板、通讯板。
目前大缺货的 T-glass,也称为低热膨胀系数(Low-CTE)玻纤布,是电子级玻璃纤维布(E-glass)的技术分支。它具有高刚性、尺寸稳定性、CTE 极低等特性,能有效抑制先进封装时材料形变、翘曲的状况,提高多层载板堆叠时的结构稳定性与可靠度。
T-glass 主要用做 IC 载板(如 ABF 载板与 BT载板)及先进封装(如 CoWoS、SoIC)基板等需承载大量高速讯号与电力的封装模组,是实现高速资料传输与稳定运算的基础。

以下为您梳理高端电子玻纤布的投资逻辑与核心标的映射:
AI算力“骨骼支架”:高端电子玻纤布核心投资标的与映射全景
一、 核心投资逻辑:三维升级(低介电 Low-Dk + 低膨胀 Low-CTE + 极薄化)
Low-Dk(低介电常数/低损耗二代布):算力进入224G时代,普通玻纤损耗大。换用Low-Dk二代布能让信号在高频传输中不失真、不延迟。
Low-CTE(低热膨胀系数/T-Glass):AI芯片发热量恐怖,多层PCB板极易在高温下翘曲变形。低膨胀布能确保芯片在先进封装(如CoWoS、SoIC)中稳定对齐,不发生物理损坏。
极薄化与高毛利:高端AI服务器主板高达20-30层,必须使用小于16微米(比头发丝还细)的极薄布。这类特种布的毛利率高达55% - 60%,远超普通建材玻纤。

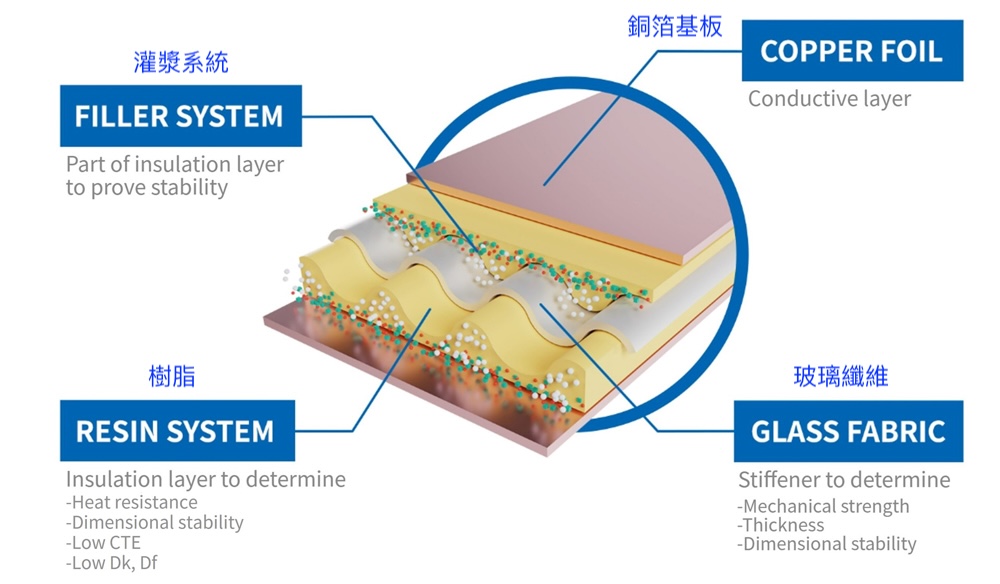

附:Low-Dk、Low-Df、Low-CTE 特色是什么?

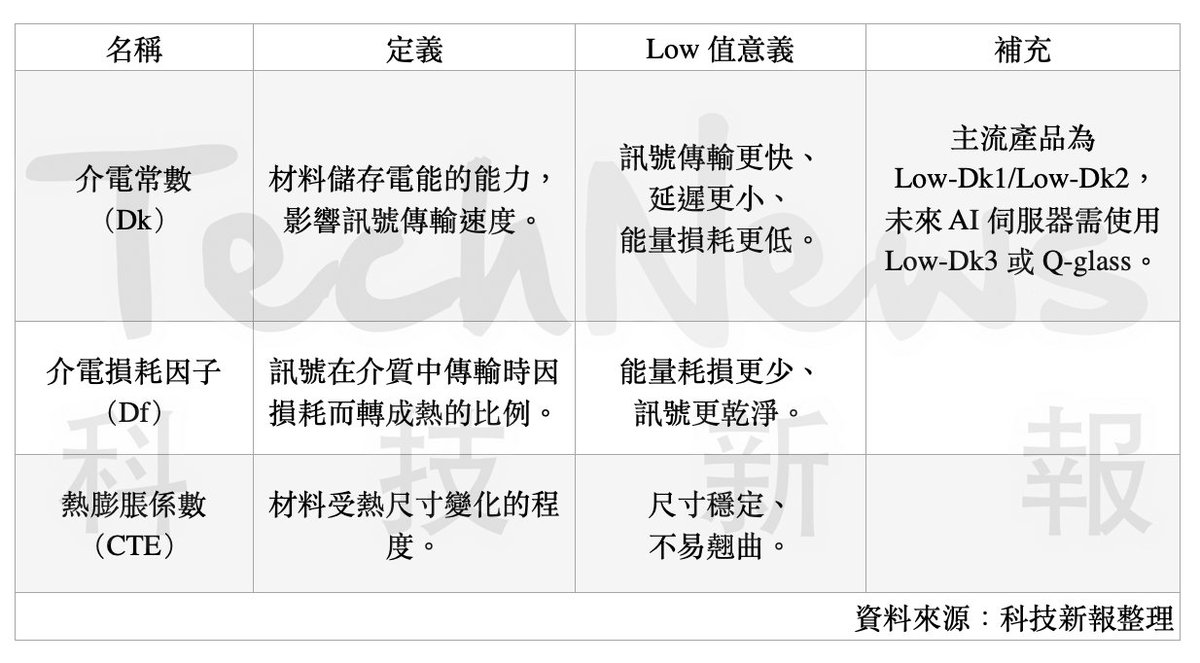

介电常数(Dk)是材料储存电能的能力,影响讯号在传输时的速度与损耗。 Low-Dk 意味讯号在介质中的传输速度越快、延迟更小,进而降低讯号在高频传输过程中的能量耗损。 Low-Dk 也分成不同等级,目前主流产品为 Low-Dk1、Low-Dk2 玻纤布,最先进 AI 伺服器则使用 Low-Dk3 或石英玻纤布(Q-glass),但石英布短期尚未普及。
介电损耗因子(Df)指电讯号在介质中传输时,能量因介电损耗而转化成热的比例。 Low-Df 则代表传输过程中能量损耗越少。
热膨胀系数(CTE) 是材料受热膨胀的比例,Low-CTE 意味即使温度发生变化,该材料的尺寸变化(如翘曲)也非常微小。

根据台玻纤维事业部总经理林嘉佑的说法,Low-CTE 玻纤布主要用在载板,Low-Dk 则用在 AI 晶片更下层的基板(即 PCB 电路板),两者都要有才能做出 AI 伺服器。
二、 第一梯队:全球技术与产能卡脖子垄断者(海外标的)

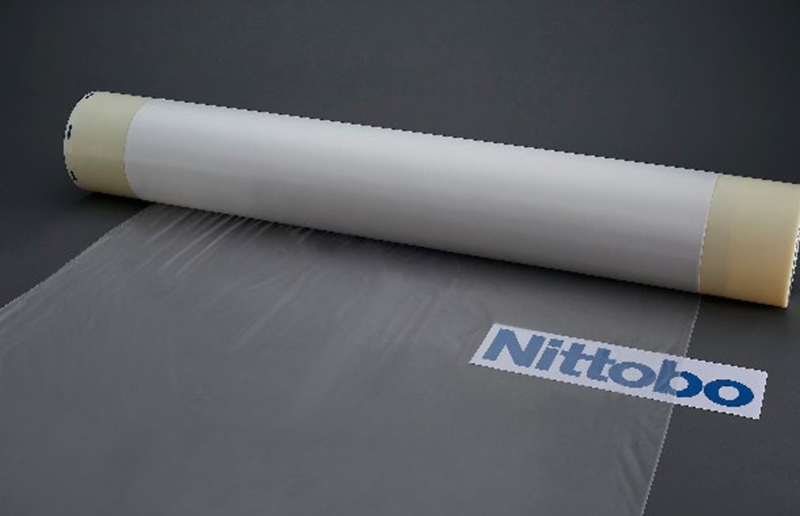

1.【日股】日东纺 (Nittobo, 3110.T) —— 全球高端电子布无冕之王
核心重点:全球用于AI芯片载板(先进封装)的低膨胀T型玻纤布(T-Glass)的绝对垄断者,全球市占率高达90%。同时正在全力推进2027年量产下一代更低损耗的电子布。
映射重点:黄仁勋曾亲自登门拜访抢购其产能。只要买AI服务器和高端载板(英伟达、苹果、谷歌),就必须用到日东纺的布,是全球AI电子布景气度的总风向标。

三、 第二梯队:中国大陆A股领军者(国产替代加速,利润爆发期)
国内企业目前正跨越1-2年的大客户验证期,随着2026年产能密集释放,正在批量撕开日系垄断缺口。
1. 纯正特种高端布龙头(卡位最精准、利润弹性最大)
1)【A股】宏和科技 (603256.SH) —— 极薄布全球第二,AI特种布利润爆发
核心重点:全球极薄/超薄电子布龙头(≤16μm全球市占率26%),是全球唯二、国内唯一实现“纱布一体化”(自己拉丝自己织布)的高端企业,另一家是日本日东纺。
投资逻辑:其低介电二代(Low-Dk)、低热膨胀(Low-CTE)等AI特种布已全面完成台光电、生益科技等全球前十大CCL厂的认证并实现批量出货。2026年一季度净利润直接同比暴增354%;2026年3月刚完成近10亿元定增并宣布建80亿元产业园,属于高技术壁垒、正享受高溢价的纯正AI材料弹性标的。
2. 国家队与材料大厂(技术及规模兼备,产能有保障)
1)【A股】中材科技 (002080.SZ) —— 泰山玻纤技术降维,高端Q布有序落地
核心重点:旗下的泰山玻纤是国内Low-Dk电子布领域的领军者,其第一代、第二代低介电及低膨胀核心产品均已在国内外CCL大厂批量销售。
投资逻辑:公司正前瞻性落地更高端的Q布(石英纤维布),出货节点锁定在2026年,月产能规划充裕(25万-120万米)。在大规模工业化制造上实力最雄厚,是AI服务器电源、主板玻纤国产化的中流砥柱。
2)【A股】中国巨石 (600176.SH) —— 全球玻纤总霸主,向第三代高端电子布升级
核心重点:全球玻璃纤维产能规模第一的巨无霸(总产能超270万吨),目前拥有约9.6亿米电子布总产能。
投资逻辑:虽然传统粗纱受宏观周期波动,但公司正利用强大的研发资金,前瞻布局第三代低介电电子纱和电子布。作为行业长跑冠军,高端化升级将显著拉高其电子布板块的整体估值。
3)【A股】国际复材 (301526.SZ) —— 自研二代布性能飞跃,高产能储备
核心重点:国内玻纤第一梯队,其自研的DK2二代电子布介电损耗相较一代大幅优化约20%,量产技术极为成熟。
投资逻辑:2026年初曾因电子布大面积涨价潮拉出过20cm涨停。由于具备年产超2亿米电子布的成熟底盘,随着高附加值的二代低损耗布占比提升,公司将迎来明显的业绩边际改善。
3. 跨界与影子标的
1)【A股】大豪科技 (603025.SH) —— 间接布局高端电子布黑马
核心重点:传统主营为工控系统,但其通过资本运作间接持股了国内低介电布的核心创新企业——林州光远新材。
投资逻辑:光远新材是国内率先打破低介电布日系垄断的先行者之一,预计2026年其高端Q布将迎来规模化量产。大豪科技作为影子标的,具备独特的AI新材料期权弹性。
2)【A股】莱特光电 (688150.SH) —— 跨界新势力,旗下“夸石”前瞻卡位石英布(Q布)
核心重点:原本主营OLED材料,但公司通过设立控股子公司“夸石”跨界聚焦高端电子材料,全力切入**石英纤维电子布(Q布)**的研发。
投资逻辑(期权弹性):目前夸石已完成核心技术团队组建,处于业务规划与产能建设的关键期。作为极稀缺的石英纤维概念影子股,一旦其产能落地进入大客户供应链验证,将为莱特光电注入纯正的AI极限材料期权。
4.产业链向下延伸与垂直整合的受益巨头
高端电子布价格的大幅拉升,使具备“电子布自供能力”的覆铜板(CCL)大厂直接省去了高昂的原材料采购成本,享受更丰厚的剪刀差利润。
1)【A股】生益科技 (600183.SH) —— 覆铜板国家队,具备电子布部分自供的“防卡脖子”优势
核心重点:作为国内CCL第一龙头,在面对日东纺、宏和等上游材料严重大缺货时,生益科技通过自建及战略供应商保障,在M7/M8级高速覆铜板所需的Low-Dk电子布上实现了极高的自给与稳定供应链。
投资逻辑:英伟达“材料锁单战”的直接承接者。上游电子布的涨价正在加速淘汰缺乏原材料掌控力的中小CCL厂,生益科技凭借稳定的基础材料自供与采购话语权,其高端AI板份额有望进一步集中。
2)【A股】南亚新材 (688519.SH) —— 携手日东纺NER二代原纱,高端AI材料大升级
核心重点:国内高速覆铜板第一梯队龙头。其关联母公司(台股南亚塑胶)已宣布与全球电子布霸主日本日东纺(Nittobo)达成战略结盟,日东纺将向其长期稳定供应第二代低介电玻璃原纱(NER)。
投资逻辑:在最核心的Low-Dk原材料端彻底解决了被“卡脖子”的风险。借助日东纺NER原纱的加持,南亚新材正在加速开发面向英伟达最新算力平台的M10级超高阶高速CCL材料,一旦2026年下半年客户验证与量产落地顺利,将迎来产品单价(ASP)与毛利率的爆发式双跃升。
5.传统大厂的高端产品期权
1)【A股】长海股份 (300196.SZ) & 金安国纪 (002636.SZ)
核心重点:长海股份具备完整的电子纱至电子布一体化生产线;金安国纪作为中低端覆铜板大厂,也拥有庞大的电子级玻纤布生产基地。
投资逻辑:此前主营多偏向中低端标准布(如7628布)。但随着2026年全行业的高端化迭代,普通产线技术改造向低介电、超薄布转产的边际预期很高,属于“低估值+高端化转型”的防守反击型标的。
**四、**除了 T-glass,还有哪些玻纤材料值得期待?
玻纤布材料的演进大致可分为两个主轴:一是强调尺寸稳定性、适合多层载板的 Low-CTE 材料,如 T-glass;二是注重讯号传输品质,用于铜箔基板的 Low-Dk、Low-Df 玻纤布,如 NE-glass,以降低 AI 伺服器高速传输的讯号损耗。
还有一种石英玻纤布(Q-glass)仍处于测试阶段。据称,Q-glass 在 CTE、Dk 与 Df 表现上皆优于现有玻纤布,可说是兼具 Low-CTE 与 Low-Dk 特性的次世代材料。但 Q-glass 目前仍存在两大限制,一是价格高于传统的 T-glass 或 NE-glass;二是硬度过高,使 PCB 钻孔与压合制程良率下降,对加工设备与制程条件要求极高,因此还无法成为主流。
风险提示: 股市有风险,入市需谨慎。以上分析仅为个人见解,不构成投资建议和入市依据。
