关于磷化铟（InP），你还应该知道的——矿产不是痛点，提纯/长晶与外延才是

来源声明：本文由 @LMDFinance 首发于 X，本站转载仅供学习交流，不构成投资建议。

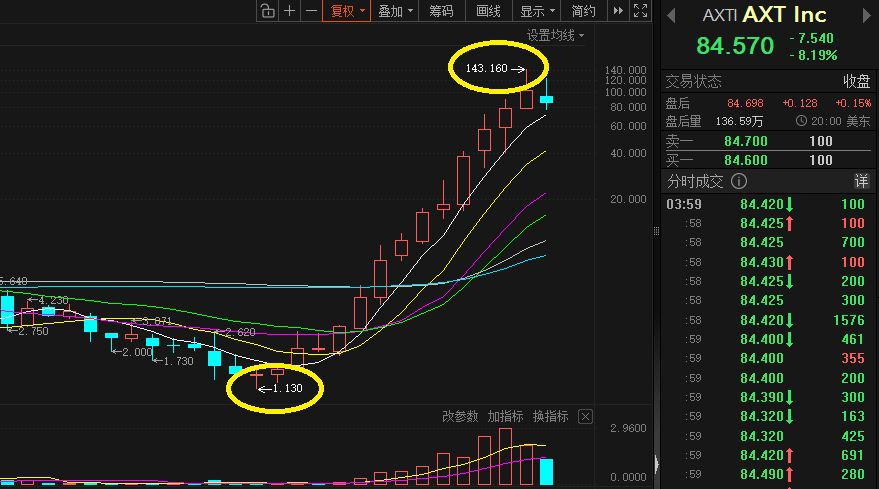

先说点震撼的，北京通美（美股 AXT 核心主体，AXTI），一年来涨了100倍以上）**。**它是全球磷化铟衬底的三大玩家之一（与日本住友、JX 齐名），全球市占率超过 35%。

磷化铟（InP）的核心卡点并不在**“材料来源”（即矿产资源），也不在后端的“半导体晶圆加工”，而是在提纯，长晶与外延这些极高难度的材料制备与工艺加工交叉环节。**

如果非要将它进行归类，“提纯”（ 6N-7N 级别）属于前道精炼的核心卡点，“长晶”（单晶衬底制备）属于半导体结构材料的核心卡点，而**“外延”**（晶圆生长）则是决定光芯片灵魂的精密加工卡点。

要攻克磷化铟（InP）的**“超高纯原料、大尺寸长晶（衬底）、原子级外延（工艺加工）”**这三大核心卡点，国内并没有任何一家公司能实现“全产业链包揽”。

目前中国采取的是**“国家队实验室牵头、资源型国企卡位衬底、垂直一体化（IDM）民企死磕外延”**的集团军作战模式。在不同卡点上，有几家代表性企业掌握着最核心的技术。

卡点一：单晶生长（衬底）——“高温高压下的控温黑科技”

这是制备磷化铟的第一道难关，属于结构材料物理特性的卡点。

1.物理极限挑战：磷（P）的熔点低、挥发性极强（高压下极易变成气体溢出），而铟（In）的密度大。在 1060℃ 的高温高压晶体炉内，要把这两种脾气完全不同的元素完美融合成单晶，极其困难。

2.“孪晶”与“位错”绝杀：在长晶过程中，只要温度出现 0.1℃ 的微小扰动，晶体内部就会发生“孪晶”（晶体排布长歪）或位错密度超标。一旦出现孪晶，整枚价值数万整棒的晶体当场报废。

3.尺寸分水岭：目前国内能稳定量产 2 英寸和 4 英寸的衬底，但 800G/1.6T 光模块急需的 6 英寸高端衬底，全球市场份额基本被日本住友电工（Sumitomo）和美国 AXT（北京通美）等极少数巨头垄断，原因就是大尺寸长晶的良率低得令人发指。

在 800G/1.6T 算力时代，6 英寸晶圆是绝对的效率分水岭。国内在这道关卡上拥有最核心技术的是两家巨头：

4.云南锗业（002428）—— 控股子公司“鑫耀半导体”

核心技术：它是目前 A 股唯一真正实现 2-6 英寸磷化铟衬底全链路国产化量产 的企业。鑫耀半导体通过攻克高压单晶炉的精确控温与热应力平衡，将最难长晶的 6 英寸磷化铟单晶衬底良率提升到了 70% 以上。

背景支撑：作为国家级硬科技代表，它获得了华为哈勃投资的入股（持股约 23.91%），其产品已全面进入国内主流光模块大厂的供应链。

5.北京通美（美股 AXT 核心主体，AXTI，一年涨了100倍以上）

核心技术：全球磷化铟衬底的三大玩家之一（与日本住友、JX 齐名），全球市占率超过 35%。虽然母公司在美国上市，但其研发与生产基地 100% 在中国（北京通美）。它拥有最成熟的 VGF（垂直梯度凝固法） 长晶技术，具备极高的大尺寸晶体一致性，是海外高端光芯片厂商最依赖的中国本土供应商。

卡点二：外延生长（Epitaxy）——“原子级的纳米盖楼”

如果说衬底是“地基”，外延就是“精装修和布线”，这是最核心的工艺加工卡点，是迈向 6 英寸商业化量产（支撑 800G/1.6T 算力光模块）的重要环节：

1.原子级堆叠：外延工艺（主要使用 MOCVD 或者是 MBE 设备）需要在磷化铟衬底上，通过气相沉积，像搭积木一样叠出上百层不同成分的稀有元素薄膜（如铟镓砷膦），每层厚度仅有几个纳米。

2.晶格匹配极其严苛：外延层材料的原子间距（晶格常数）必须与底部的磷化铟衬底完全一致，否则就会因为“憋着一股劲”（应力）导致晶圆断裂或出现微裂纹，光芯片直接无法发光。

3.技术壁垒最高：在外延环节，价值链占比高达 50%~60%。全球能做好高端 6 英寸磷化铟高速激光器外延片的厂商极少（如英国 IQE，台湾全新光电、联亚光电等），这是国内光芯片产业正全力攻克的最大软肋。

外延（Epitaxy）是在衬底上“纳米级盖楼”的过程，直接决定光芯片能不能发光、效率多高。

4.源杰科技（688498）

核心技术：它是国内极稀缺的、具备 IDM 全流程（涵盖芯片设计、外延生长、晶圆制造、封测） 的磷化铟激光器芯片龙头。它最核心的壁垒在于自研的外延多层异质结构设计与 MOCVD 生产工艺控制。

突破成果：其用于硅光方案的 70mW、100mW 大功率 CW 激光器芯片（基于磷化铟体系）已经通过了北美头部算力客户的验证并实现百万级量产，打破了光芯片“有衬底、无外延、依赖进口”的咽喉瓶颈。

卡点三：高纯度原材料——“6N-7N级的纯度地狱”

虽然我国是全球金属铟（精铟）的生产大国，掌握了全球近 70% 的铟资源，但资源不等于高纯材料。 长晶需要纯度达 99.99999% 的高纯铟。

1.纯度门槛：做芯片级的磷化铟，需要纯度高达 99.9999% 至 99.99999%（即 6N-7N 级别） 的超高纯铟和高纯红磷。

2.海外控制权：过去在超高纯原材料的精炼提纯技术上，日本 Dowa、Rasa 等企业长期处于行业垄断地位，国内材料厂正在加速向 7N 级别的超高纯突破，防止“手握矿山却买不到高纯原料”的尴尬。

3.株洲科能（专精特新）

核心技术：虽然未上市，但它是国内稀有金属提纯领域的“隐形冠军”。公司攻克了多级真空蒸馏与区域熔炼技术，成功实现了 6N-7N 级别超高纯铟 的稳定量产，直接解耦了国内对日本 Rasa、Dowa 等提纯企业的材料依赖。

4.有研新材（600206）

核心技术：依托国家有色金属研究院的背景，承担了多项国家 02 重大专项，掌握了半导体级高纯红磷及先进复合材料的提纯与合成工艺。

💡 总结

磷化铟的卡点不在于稀缺的矿产资源，而在于“将材料做出极高纯度”以及“在极端高温高压下长出大尺寸完美单晶”的制造工艺。

因此，国内虽然如云南锗业已经实现了 4~6 英寸衬底的突破，但真正能把“衬底 + 顶级外延 + 芯片 IDM”全产业链打通并稳定实现高良率规模化交付的企业，在全球范围内依然是一门极其稀缺的“手艺”。
